Proces druku fleksograficznego
| Graphic Arts Foundation technicznych i Fundacji fleksograficznych stowarzyszenia techniczne obecnej. Fleksograficznego druku Process.This audiowizualnych jest przeznaczony do wprowadzenia widza do procesu druku fleksograficznego i zawierają omówienie wszechstronny przemysłu fleksograficznego. |  |
| Flexographyis jedną metodę drukowania słów i obrazów na folii, folii, tektury, papieru, tektury, celofanu lub nawet tkaniny. W rzeczywistości ponieważ proces fleksograficznych może służyć do drukowania na różnych materiałach, to często proces reprodukcji najlepszych sztuk graficznych do druku opakowań. |  |
| Fleksografia jest związane z najstarszych procesu drukowania, typografia, ponieważ Fleksografia i druki drukować z podniesionym obrazu. W jego pierwotnej formie druki używane pojedyncze znaki metalowe o nazwietypyi prasy mechaniczne. Typ był łączone do formularza słów i zdań i ciasno ułożone na płaskiej powierzchni, prasy. Następnie podniesione obszary zostały pokryte farbą. Wiadomość została utworzona, gdy papier był dociskany płaskich detali typu. |  |
| Ponieważ tylko podniesione obszary typu, które wydrukować wiadomość, są dotykane przez atrament, nazywane są obszary Image. Obszary, które są mniejsze niż obszary obrazu nie otrzymują tuszu i nie są drukowane. Są one nazywane thenonimage obszary. |  |

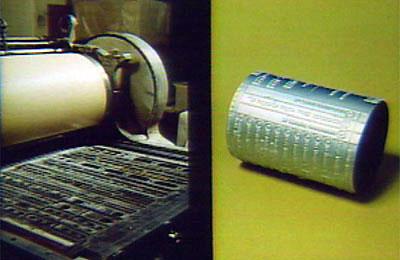

| Aby przyspieszyć powolny proces tłoczenia płaskie powierzchnie razem, prasa drukarska, ewoluowały od drukowania na płaskiej powierzchni, tylko po to, aby za pomocą toczenia walca, jak z tym cylindrem naciśnij po lewej stronie. Typ przeniósł się i z powrotem między rolki pisma odręcznego i cylindrem, który trzymał papier. Aby zaspokoić rosnące zapotrzebowanie na wyroby drukarskie, drukowanie z tuszem typ wkrótce przeniósł się do druku z tuszem płytki. Obrotowy druki ryciny z wylewanych lub wytrawione blachy jak ten po prawej stronie. |  |

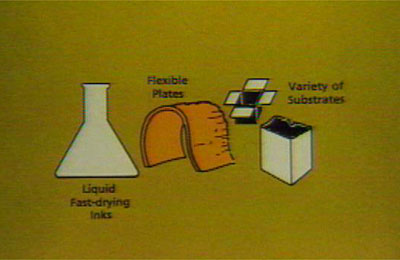

| Fleksografia druków poligraficznych platethat elastyczna jest owinięty wokół obracający walec. Płytkę zazwyczaj składa się z naturalnych lub syntheticrubberor, światłoczułe plastikowe calledphotopolymer materiału. Zwykle jest przymocowany do butli płyta z dwustronną taśmą klejącą. |  |
| Fleksografia był pierwszym calledaniline printingbecause początku farb fleksograficznych zawarte barwniki pochodną aniliny oleju--cieczy pochodzących z Indygowa roślina. Te barwniki zostały rozpuszczone w duchy, Dokonywanie szybkoschnącego atramentu. Połączenie elastyczne płyty, szybko schnący atrament i możliwość drukowania na taki szeroki zakres materiałów lub substratami wykonany proces ten doskonale nadaje się do druku opakowań. |  |
| Wynalazek ofcellophanein1930rozpoczęła się rewolucja w nowoczesnych opakowań. Ten czysty, nonabsorbent film nie mogą być drukowane praktycznie przez inny proces drukowania. Ale flexographyand #39; s Szybkie schnięcie farb były doskonałe na ten nowy materiał. Celofan dał ogromny impuls do druku opakowań wraz zPolietylen, rozciągliwy, syntetycznego tworzywa, która stała się popularna w early1950s. |  |
| Ale jeden czynnik spowolniony wzrost aniliny drukowanie: aniliny olej używany w farbach było uważane za szkodliwe dla żywności. Wraz z postępem w farby Food and Drug Administration potwierdziły bezpieczeństwo aniliny farb w 1949. Jednak niektórzy producenci żywności wciąż odmawia drukowanie aniliny. Zaniepokojony wizerunek branży, przedstawicieli opakowania postanowił szukać nowej nazwy. W 1952 roku termin andquot; flexographyandquot; urodził się. Szybko zyskał akceptację na całym świecie, a proces szybko rozszerzyła. |  |
| Od początku jako rodzaj z zatwierdzić drukowanie, Fleksografia opracowała w zaawansowaną technologię i się kolorowy druk wielu produktów na każdym możliwym podłoża. Należą do nich opakowanie na prezent, papierowych kubków, etykiety, kartony na lody, plastikowe torby na chleb, drukowane Papierowe talerzyki i torby na zakupy i spożywczy. Podobnie jak w przypadku innych procesów drukowania, aby odtworzyć wiadomość, Fleksografia należy uruchomić z pomysłu i projektu. |  |
Aby przygotować kompozycję, która zostanie wydrukowana przez Fleksografia, artysta papier firmowy tradycyjnie po kompleksowy układ graficzny projektant, który pokazał, jak powinien wyglądać końcowy fragment. To dokładnie wskazane, gdzie wszystkie elementy projektu i typu miały być umieszczone, i w jakie kolory należy wydrukować. Artysta typ wyświetlania, kopię ciała i ilustracje przygotowane i wkleić je na kartkę na podstawie sztywny. Był to papier firmowy lub mechaniczne. Dr Waiteand #39; s Uwaga: jak wszystkie współczesne procesy drukowania, przygotowalnia fleksograficzna jest wykonywane za pomocą off-the-shelf graficzny oprogramowania jak Macromedia Freehand. Ważne jest, aby pamiętać, że, ze względu na grubość i miękkość fleksografii, obraz rozciąga się lub wydłuża jak płyta jest rysowany wokół cylindra płyta. W związku z tym obrazy, aby odtworzyć przy użyciu druku fleksograficznego musi zostać utworzony do nieco krótszy niż określony wymiar. Formuła służy do obliczania andquot; odcinek, andquot; ale to wykracza poza zakres tej dyskusji. |  |
Po zakończonych papier firmowy miał już korektę i zatwierdzone, został wysłany do działu kamery się fotografować z dużym proces aparatu jak ta, którą można zobaczyć tutaj. Fotografowanie kompozycji produkowane negatyw, który był używany do płyty drukarskiej. Dr Waiteand #39; s Uwaga: dziś, film jest generowany przy użyciu naświetlarki, a nie aparat procesu. |  |
Podobnie jak w innych form druku istnieją dwa rodzaje grafiki używany w druku fleksograficznym. Pierwsze sztuki rodzaju islineczyli, obszary wypełnione, grafik lub typu. Czarna linia ciągła sztuki jest wklejony bezpośrednio na papier firmowy, jak widać po lewej stronie. Negatywem papier firmowy, po prawej zapewni wzór fleksograficznych. Należy zauważyć, że negatywne zawiera tylko czarny i jasne obszary--nie ma szarości. Dr Waiteand #39; s Uwaga: grafik najlepiej jest produkowany w dzisiejszych czasach za pomocą wektor graficzny oprogramowania, takich jak Adobe Illustrator lub Macromedia Freehand lub z oprogramowaniem układu strony, takich jak QuarkXPress lub Adobe InDesign. Grafika liniowa mogą być skanowane z oryginalnych rysunków, ale należy zachować ostrożność, aby uchwycić wystarczającą rozdzielczość, aby uniknąć pixelization. |  |
| Po drugie-w rodzaju iscontinuous-tone sztuki. Ciągłe sztuki jest jakieś grafiki, który zawiera dźwięki, światła i ciemne obszary, a nie tylko kolorem. Przykłady sztuki tonalnych są fotografie, folie, obrazy lub rysunki na zacieniowane. Oto oryginalne zdjęcie tonalnych na lewo i negatywne z zdjęcie po prawej stronie. Ponieważ płyty fleksograficzne wydrukować tylko nawet warstwy atramentu na obszarach obrazu, tonalnych sztuka musi zostać przekonwertowana do innego formularza w celu wydrukowania. Należy zauważyć, że negatywne film zawiera wiele różnych szare obszary poza obszary białe i czarne. |  |
Fotografii lub innych ilustracji tonalnych musi być rephotographed z kamerą proces sztuk graficznych poprzez specjalne rastra. Ekranie zrywa obrazu do kropek o różnych rozmiarach. Dr Waiteand #39; s Uwaga: dziś, obrazy ciągłotonowe są reprodukowane w dwóch etapach: po raz pierwszy, obraz musi być zdigitalizowane za pomocą skanera lub inne urządzenie digitalizacji. Należy zachować ostrożność, aby uchwycić wystarczająco dużo danych, aby zapewnić wystarczającą rozdzielczość do rozmiaru obrazu do wydrukowania, a także jego rozdzielczość ekranu półtonów. Zeskanowany obraz jest następnie umieszczany na stronę w programie DTP. Po stronie wypełniony jest dane wyjściowe do drukarki, naświetlarki lub maszyny offsetowej, układ strony program konwertuje cyfrowej obrazu rastra. |  |
Proces kontroli jest calledhalftoning, a uzyskany obraz jest ahalftone.Po wydrukowaniu, obraz będzie przypominać oryginalne zdjęcie, z mniejszych punktów produkcji odcieni światła orhighlightobszary i większe punkty co ciemne odcienie orshadowobszarach. Uwaga: oryginalne zdjęcie z lewej strony i z bliska jego drukowanych półtonów, po prawej stronie. (Uwaga: kropki zostały utracone w wyniku konwersji z prawej zdjęcie do obrazu jpeg przyjazne dla sieci web.) |  |
Aby wydrukować acolorzdjęcie lub przezroczystości przez Fleksografia, oryginał musi być również rephotographed w sposób, który włamuje kolory, które widzisz negatywy różnych półtonów. Obraz można następnie odtworzyć postaci kropek o różnych rozmiarach do druku, żółty, purpurowy, Błękitny i czasami czarny. Ten rephotographing jest calledcolor separacji, i te cztery kolory są kolory calledprocess. Każdy kolor podstawowy jest drukowany oddzielnie na prasie, jeszcze razem produkują kolory, które widzisz w pełnym kolorze wydrukowaniu. Dr Waiteand #39; s Uwaga: dziś, proces separacji kolorów odbywa się w ramach jednej scannerand kolor #39; s oprogramowanie własnościowe lub w programie do edycji obrazu bitowego mapowane takich jak Adobe Photoshop. |  |
W przeciwieństwie do, oddzielając kolory kropek do produkcji kolorowych fotografii, do przygotowania grafiki, takie jak typ lub ilustracje, które będą drukowane w więcej niż jednym kolorem, nakładki należy dla każdego koloru dodatkowego. Te nakładki reprezentują to, co nazywa siępłaskiorspotkolory. Każdy nakładki jest używany do tworzenia oddzielnych płyt negatywne, a każda płyta będzie się tuszem innym kolorem Kiedy umieścić na prasie. Dr Waiteand #39; s Uwaga: proces jest zasadniczo taki sam, gdy za pomocą oprogramowania DTP. Non-kolory są określone za pomocą koloru dodatkowego andquot; bookandquot; takich jak PANTONE MATCHING SYSTEM. Podczas drukowania na drukarce laserowej, naświetlarki lub maszyny offsetowej, układ strony program może wyjście andquot skali szarości; renditionandquot; kolory lub oddzielny arkusz dla każdego koloru. |  |
| Po zakończeniu papier firmowy i oddzielne negatywy są strzał podstawy sztuki i nakładki (lub film jest odtwarzany przy użyciu naświetlarki), negatywy są wykorzystywane do wytwarzania gumy lub fotopolimerowych płyt fleksograficznych. Istnieją trzy podstawowe kroki w tworzenia płyt gumowych. Po pierwsze Grawerowanie od negatywnych składa się najeżdżając negatywne uczulone na światło blachy i narażania go na intensywne światło w próżni ramki. |  |

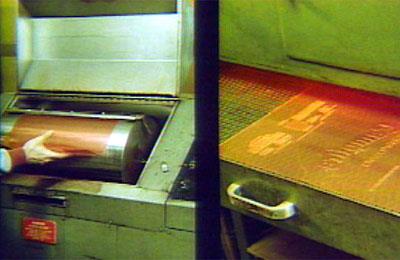

| Następnie blachy jest trawione kwasem w maszyny do wytrawiania i staje się grawerowanym wzorem negatywnych z obrazów obszarach wysokiego oraz regulować niski. |  |
| Drugim krokiem jest Dokonywanie formy z Grawerowanie naciskając metalu Grawerowanie przeciwko materiał ogrzewany macierzy, która twardnieje w prasie i formowania. Formowania ciśnienie jest generowany przez moc hydrauliczną do dołu tabeli lub szklanej, jak widać tutaj, szklanej góry pozostaje nieruchomy. |  |
| Trzeci i ostatni krok, Dokonywanie płyty gumowe z matrycy, również jest realizowane za pomocą prasy i formowania. Wizerunek zwolnienia powstaje Płyta gumowa naciskając macierzy przeciwko niej wystarczające ciepła, czas i ciśnienie, płyta jest usuwany z formy, a jednocześnie ciepłego. |  |
| W przeciwieństwie do płyty gumowe, musi mieć Grawerowanie wykonane z negatywne, blacha fotopolimerowych, pokazane tutaj, po prawej stronie, jest wykonane bezpośrednio z negatywnych najeżdżając negatywne prefabrykatów arkusz fotopolimerowych światłoczułych i narażania go na światło ultrafioletowe. |  |

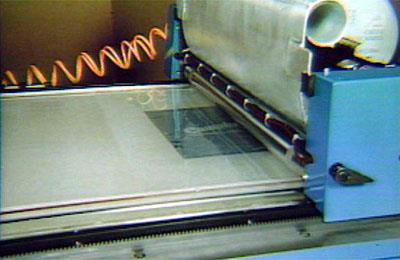

| Zamiast za pomocą prefabrykowanych arkusz fotopolimerowych, płyn photopolymercan być używany do zrobić płytkę. System tworzenia płyt fotopolimerowych cieczy używa koryta z czystej, lekko żółty fotopolimerowych, która płynie jak miód. Jak blacha prefabrykatów płyn płyta została wykonana w bezpośrednim kontakcie z negatywnymi. Zmotoryzowany przewozu przesuwa się nad negatywne napylania warstwy cieczy wraz z arkusza z tworzyw sztucznych podłożach, Grubość płyty można łatwo zmieniać dla określonych zadań przy użyciu cieczy fotopolimerowych, podczas gdy prefabrykowane arkusze są w określonej grubości. |  |
| Po lewej stronie nad arkuszem prefabrykatów fotopolimerowych w jednostce stwarzająca kładzie się negatywny. Ale w arkuszu i tworzenia płynnych fotopolimerowych płyt fotopolimerowych jest dostępny za pośrednictwem negatywne przez promieniowanie ultrafioletowe, jak pokazano po prawej stronie. Ekspozycji powoduje polimeru w celu utwardzenia w obszarach obrazu negatyw. |  |
| Następna płyta narażonych wkłada się w procesor, który usuwa niehartowanych polimeru z obszarów regulować, pozostawiając ulgę obszarów obrazu. Płytkę następnie przechodzi w bloku suszenia dla dalszych hartowania i suszenia. |  |

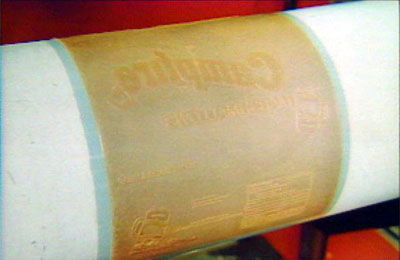

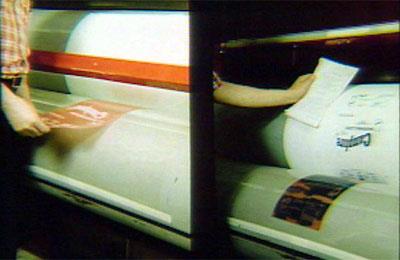

| W celu ustalenia, czy Gotowe płytki będą drukowane dokładnie raz na prasie, płyta jest zamontowany na siłowniku drukowania z dwustronny Przyklejony plecami w montażu i sprawdzających maszyny. Po podłączeniu do cylindra płyta, płyta jest podpisał z rolką i następnie wytoczyła się kawałek papieru sprawdzających, który jest dołączony do cylindra wrażenie. Tablice i dowód są następnie kontrolowane w zakresie precyzji. Zatwierdzone, płyta jest teraz gotowy do wydrukowania. |  |

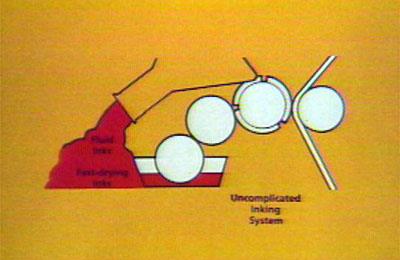

| Fleksografia używa cienkiej farb płynnych. W przeciwieństwie do powolne suszenie farb wklej Typografia i litografii farb płynnych Fleksografia na sucho szybko. Jedną z zalet przy użyciu farb płynnych jest to, że wymagają one krótkie i niedokończone system pisma odręcznego. Mniejszą liczbę wałeczków są potrzebne do licznika, ilość atramentu z atramentem pan do płyty, niż przy użyciu farby Wklej. |  |
| Inną korzyścią wynikającą z używania płynów farb fleksograficznych jest możliwość drukowania dokładnie dany kolor farby na farbę już wydrukowany. To się nazywazalewkowanie farb. Od suchych farb fleksograficznych tak szybko, nawet między kolorami, zalewkowanie problemów można wyeliminować. W związku z tym fleksograficzne można wydrukować wiele kolejnych kolorów przy dużych prędkościach z jednym przejściu za pośrednictwem prasy. |  |
| Dwa główne rodzaje farb płynnych w Fleksografia arewater-baseandalcohol-base. Alkohol base farb są najczęściej używane do drukowania na nonabsorbent podłoża takie jak folia i folii. Bazie wody farby są najczęściej używane na podłoża chłonne, takich jak papier i tektura. Mimo, ze zmianą technologii, farb na bazie wodnej są również na podłożach nonabsorbent. |  |
W celu spełnienia specyfikacji często sztywne todayand #39; s wymagania dotyczące opakowań elastycznych, inkmaker powinien znać:
|  |

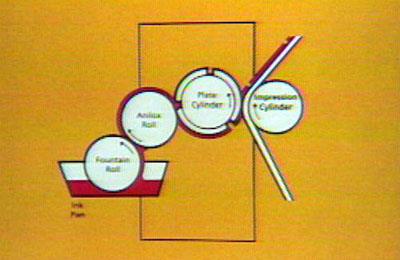

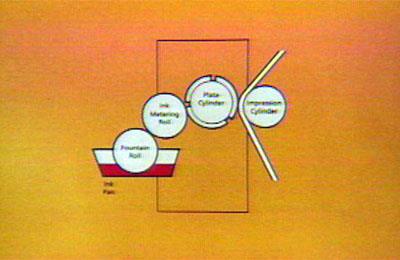

| Jak wspomniano wcześniej, fleksograficzne są mniej skomplikowane niż te używane do innych procesów drukowania. Typowy fleksograficznej obejmuje cztery rolki pokazane tutaj. Rubberfountain rollturning w patelni atrament zapewnia tusz do stali lub ceramicink pomiar rolla następnie do cylindra theplate.Papieru lub innego podłoża do druku następnie przechodzi między płyta cylindra i polerowane metalimpression walca. |  |
| Wałek farbowy służy podnieść ciężkie przepływu tuszu cienkie z patelni atramentu lub fontanna i dostarczyć go do pomiaru roll. Wałek farbowy i rolka dozująca są ustawione aby obrócić pod presją przed siebie. Wałek farbowy jest napędzany wolniej niż rolka dozująca, powodując jej wycisnąć od nadmiar farby z powierzchni rolka dozująca. |  |
| Atramentem typowe pomiaru roll jest nazywane theanilox rolki, zobaczyć tutaj. Powierzchni rolki wałek rastrowy jest wygrawerowana z maleńkich jednolite komórek, które nosić i wpłacić jednolite tuszu film na płycie. Komórki są tak małe, że muszą one być powiększony okaże się. Wałki rastrowe z różnej wielkości i konfiguracje komórek nosić różne ilości atramentu w zależności od wymagań druku. |  |
| Drukowym służy do przekazywania na cienką, równą warstwę tuszu do płyty. Ciśnienie i prędkość różnica drukowym i Wałek farbowy pozostawiania głównie na komórki grawerowany wałek rastrowy roll. |  |
| Cylinder płyta znajduje się w cylindrze metalowym umieszczone między wałek wałek rastrowy i cylindrem. Wałek rastrowy roll kontakty płytkę, który jest dołączony do płyty cylindra i depozyty jego pisma odręcznego na obszarach obrazu podniesiony. Płyta cylindry są w różnych rozmiarach. Aby zmienić liczbę razy obrazu drukuje lub powtarza się wokół cylindra płyty, można usunąć istniejące cylindra płyta i inny łatwo upuścić na pozycji. |  |
| Materiał do druku, orsubstrate,przechodzi między płyty cylindra a cylindrem polerowanego metalu wrażenie. Cylinder wrażenie kopię zapasową i obsługuje podłoża, jak styki płyty drukarskiej. Odstęp lub nip, między te dwa cylindry musi być tylko prawo dać prawidłowego ciśnienia druku. |  |

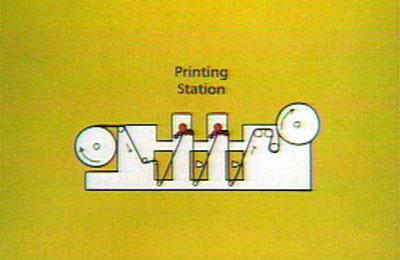

| Fleksograficznym zazwyczaj mają cztery podstawowe działy. Ponieważ większość podłoża są doprowadzane do prasy z rolki lub wstęg, pierwsza sekcja nazywa się theunwind i zasyp sekcji.Napięcie walca muszą być kontrolowane tylko tyle, aby zapobiec luzu i zmarszczki jak papier odkręcania do prasy. |  |
| Następnej sekcji jest theprinting sekcji. Jedna stacja drukowania ma jedna fontanna roll, drukowym, płyta cylindra i cylindrem. Większość prasy mają dwa lub więcej stacji, umożliwiając drukowanie dwóch lub więcej kolorów. |  |
| Większość flexo prasy havedrying sekcje. Tutaj wysokiej prędkości gorące powietrze wysusza tusz. Osuszacze są umieszczane między drukowania jednostek, tak, że każdy kolor będzie suche, zanim zostanie zastosowany inny, jak również po sekcji drukowania. |  |

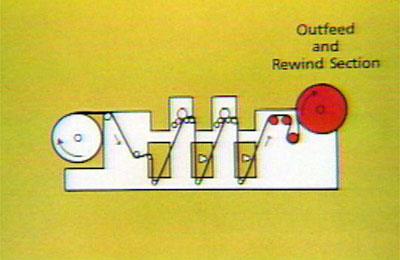

| Czwarta sekcja prasy jest sekcja theoutfeed i do tyłu. To tutaj, że wstęgi są przewinięta po wydrukowaniu. To jest określane jako roll rolka drukowanie. Tutaj ponownie, Napięcie sieci web muszą być kontrolowane zachować rolki zmarszczek i jednolite, jak to przewija do tyłu. |  |

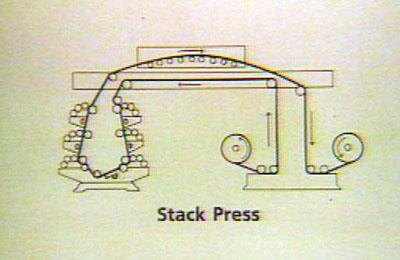

| Tego typu prasy flexo to naciśnij thestack. Naciśnij przycisk stos ma stacje poszczególnych kolorów, które są ułożone jedna na drugiej. Ze względu na ich konfigurację stos prasy są łatwo dostępne, Dokonywanie zmian w prasie i obsługa łatwa i ekonomiczna. |  |
| Innego rodzaju flexo prasy jest wrażenie wspólnego, lub na PW, naciśnij. Naciśnij CI obsługuje wszystkie jego stacje koloru wokół cylindra jedno wyświetlenie. Główną zaletą tej prasy jest zdolność przechowywania Fantastyczny rejestr, który jest umieszczenie jednego koloru w stosunku do innych. |  |
| Pressescontain w linii trakcyjnych drukowania, które są rozmieszczone w poziomie wiersza, każdy stojące na podłodze. W linii pras są powszechnie używane do drukowania etykiet samoprzylepnych, tektury falistej i gazety. Jedną z zalet i wciśnij w linii jest to, że dodatkowe operacje, takie jak wykrojnikami może odbywać się między stacjami kolor na prasie. |  |

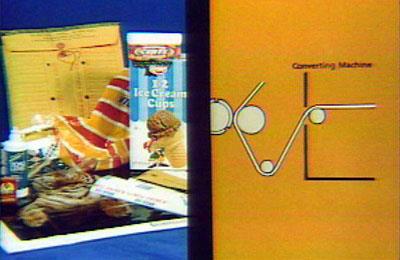

| Chociaż fleksograficznego zatrzymuje się na końcu prasy, sieci web nie jest zawsze przewinął. Zamiast wprowadzać rewind, podłoża można przejść bezpośrednio do innego komputera, który przekonwertuje go do jego zamierzonego produktu. Należą do nich koperty, pudełek składanych, torby plastikowe i papierowe i samoprzylepnych etykiet, aby wymienić tylko kilka. |  |
| Wydrukowanych arkuszy lub rolkach magazynie przelicza się na koperty z matrycy metalowej lub wzór, który tnie czas do pożądanego kształtu. Po wykrojnikami koperty są składane i wklejane lub zamknięte. Rodzaje i zastosowania kopert produkowane obecnie są nieograniczone. Oto kilka próbek z koperty powszechnie widziałem i używane przez konsumentów. |  |
| Składane pudełko tekturowe pojemniki są cięte, pognieciony, składany i często klejone przez wyspecjalizowanych maszynach szybkoobrotowych konwersji takich jak naklejki, krajarki lub foldery. Druku fleksograficznego przekształca jeden najjaśniejszy materiałów--Tektura--nieodparty opakowania znaleziono spożywczy i domów towarowych na całym świecie. |  |
| Innego wszechstronne opakowania jest faliste płyty, używany do zawierać wszystko z lodu zapakowane owoce grzywny Chiny. Ze względu na jej sztywność i flety tektury falistej nie wiatr za pośrednictwem prasy z rolki. Poszczególne arkusze są doprowadzane do prasy w linii jeden po drugim. Wszystkie rolki, cylindry drukowania, w tym transport płyty za pomocą druku i operacje przetwarzania. Tektura falista jest tak szeroko stosowane, że ona została wywołana todayand #39; s andquot; workhorse.andquot opakowania; |  |
| Wiele różnych rodzajów papieru i tworzyw sztucznych są konwertowane na torby specjalistyczne. Przykłady są okłady i torby, które są przeznaczone do dostosowania się do kształtu pojedynczego produktu, takie jak chleb torby, okłady z papierosów, lub wewnątrz etui na polu zbóż. Lub można je gotowych woreczkach do ogólnego zastosowania takich jak plac dół spożywczy kucyki, gift-wrap kolorowe torby lub Woreczki Klapki Zamknij top żywności. |  |
| Rolki nacisku magazynie mogą być drukowane, a następnie diecut, szczeliny lub perforowane pod zderzak naklejki, naklejki dla dzieci i #39; s zabawki, naklejki na samochody i etykiet dla produktów farmaceutycznych, mailing i wiele Artykuły spożywcze. Oto przykłady typowych spożywczy elementów, które są oznaczane za pomocą samoprzylepnych magazynie. |  |
| Widzieliśmy, cechy i zalety procesu druku fleksograficznego, ale aby w pełni zrozumieć zakres przemysłu fleksograficznego tylko trzeba zauważyć, jak wiele produktów konsumpcyjnych są drukowane przez Fleksografia. Nasze supermarketand #39; s półki, zamrażarki, i wyświetlacze są wypełnione elementy, których pakiety są drukowane przez flexo. W domy towarowe, odzież, pościel, Tapety i panele można znaleźć wszystkie drukowane przez Fleksografia. I plastikowe i papierowe torby ponownie--drukowane przez Fleksografia--służą do wykonywania wszystkich tych elementów. Poprzez jego szerokiej gamy zastosowań Fleksografia urósł do segmentu wartego wiele miliardów dolarów przemysłu poligraficznego pakiet. |  |
Eric N. Kruchkevich, autor Specjalne podziękowania dla |  |
| Graphic Arts Foundation technicznych i Fundacji fleksograficznych stowarzyszenie techniczne chcą dać specjalne podziękowania Matthews International Corporation. |  |
